离子渗氮设备组成

时间:2018-08-10  来源:青岛丰东热处理  作者:青岛丰东热处理 点击:1199次
    离子渗氮作为强化金属表面的一种化学热处理方法,广泛适用于铸铁、碳钢、合金钢、不锈钢及钛合金等。离子氮化最大的优点就是环保节能。如今,已经被广泛用于汽车、精密仪器等部件的加工。想要离子氮化达到好的效果,必须对设备有高度的认知和要求, 青岛丰东热处理现将离子渗氮成套设备组成提供如下:

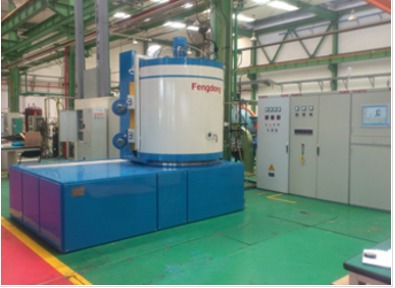

青岛丰东离子渗氮炉
    1.离子电源
    离子电源分为直流离子电源和脉冲离子电源,用户可根据需要选用。
    ﹝1﹞直流离子电源
    直流离子电源主要包括整流变压器﹑可控整流电路﹑L-C振荡灭弧电路﹑截止反馈电路﹑控制电路。
    ﹝2﹞脉冲离子电源
      脉冲离子电源是在直流离子电源的基础上加装由IGBT元件及控制电路组成的斩波器,通过斩波得到占空比可调的脉冲电流。
      脉冲离子电源与直流离子电源相比,能较好地改善空心阴极效应。
      脉冲离子电源是在每个工作周期内(频率为1KHz时,周期为1ms)电流回零,辉光熄灭一次,因而提高了灭弧效率。
      脉冲离子电源能实现电压、电流的独立调节,能滿足不同的工艺要求。
      脉冲离子电源与直流离子电源相比,节能在20%-25%以上。
    2.真空炉体
    设备的真空炉体分井式(零件吊挂)、钟罩式(零件堆放)和综合式三种形式。
    真空炉体由炉筒和炉底盘组成。
    炉筒体用钢板焊接而成,为双层结构,中间可通水冷却。各密封面﹝槽﹞用真空橡胶密封圈密封。炉内装有不銹钢隔热屏﹑阴极盘。炉筒上开有观察窗。进气接口装在炉体顶部。
    炉底盘上装有阴极输电接口﹑测温接口﹑测压接口﹑抽气接口等。
    阴极输电装置由阴极杆、密封件、绝缘垫、承重柱和气隙套组成。阴极引线通过阴极输电装置与阴极盘相联。
    真空炉体必须有良好的密封,以保证工艺对真空度的要求。
    根据加工零件尺寸和生产能力的要求,真空炉体必须有足够的工作容积。
    3.真空获得系统
    真空获得系统由旋片式机械真空泵﹑真空电磁阀﹑真空蝶阀组成,通过真空管道与真空炉体连接。
    电阻式真空计用于测量真空炉体真空度。
    4.测控温系统
    测控温系统由热电偶﹑控温电路和控温仪表组成。由热电偶得到温度毫伏信号,通过控温仪表PID调节和相关电路,精确控制工件温度。
    5.供气系统
    供气系统由氨气瓶、氨气减压器、流量计和输气管道组成。
    设备配有两只流量计,一只用于氨气流量调节,一只用于渗碳气流量调节,两种气体经过流量计后混合通入炉内,通过调节流量比例可实现氮碳共渗工艺(软氮化)。
    离子氮化热处理加工与离子渗氮设备制造请选择青岛丰东热处理有限公司,因为我们有专业的离子氮化技术人员和成熟的离子氮化设备。咨询热线:400-657-7217,我们期待与您合作!
